プレート式下肢荷重計

プレート式下肢荷重計

プレート式下肢荷重計

ツイングラビコーダ(GP-6000)

下肢荷重バランスを足踏み動作で検査。
高機能を実現し、重心動揺検査にも対応。

1)本体アンプ
寸法(mm) 320(幅)、70(高)、282(奥行)、重量 3.6Kg
2)検出台 1枚
寸法(mm) 670(幅)、40(高)、587(奥行)、重量 18.0Kg

位置特性精度 規定位置にて誤差±1mm以内

プレート式下肢荷重計

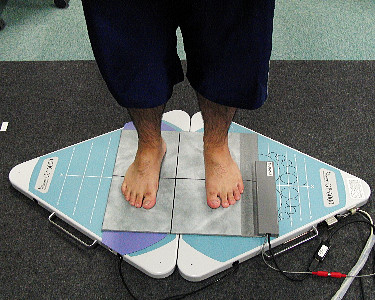

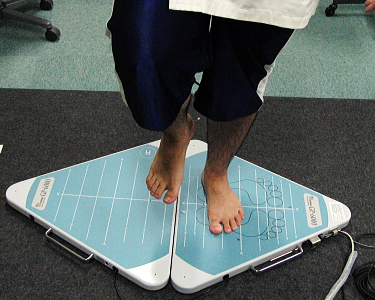

プレートを設置し、その上で立ったり、足踏みをしたり、様々な運動を行い、測定します。

・足踏み検査における健足・患足の荷重バランスを検査可能
・足踏み検査における健足・患足の垂直荷重変動パターンより、動的バランスの検査や重症度の評価、
治療効果の判定や術前術後の効果・判定、訓練効果の判定が可能
・頚椎めまいなどバランス検査(重心動揺検査)も可能
・重心動揺検査の基本である面積・軌跡長検査とパワーベクトル分析(オプション)・ラバー負荷検査(オプション)にも対応
・圧力分布測定装置プレダスMD-1000との組み合わせで、正確な荷重値で圧力分布を自動補正(特許)
・ロコモティブシンドロームの機能評

圧力分布測定装置

圧力分布測定装置

圧力分析装置プレダス(MD-1000)

設置や移動が容易な薄型シート形状であり、コンピュータとUSB接続するだけのシンプルな構成である圧力分布測定装置です。
直立姿勢時における足圧分布を接地足蹠から観察・測定できます。

・測定方式:電磁結合方式
・接続方式:USB2.0(HI-SPEED)
・センサー空間分解能:10×10mm
・サンプリング周波数:10~100Hz
・寸法
35cm 仕様の寸法:353×442mm(センサーシート部は350×350mm、厚さ:5mm)
60cm 仕様の寸法:800×2400mm(センサーシート部は600×600mm、厚さ:5mm)
・測定ポイント数
35cm 仕様の測定ポイント数:3,600 ポイント
60cm 仕様の測定ポイント数:14,000 ポイント

圧力分布測定装置

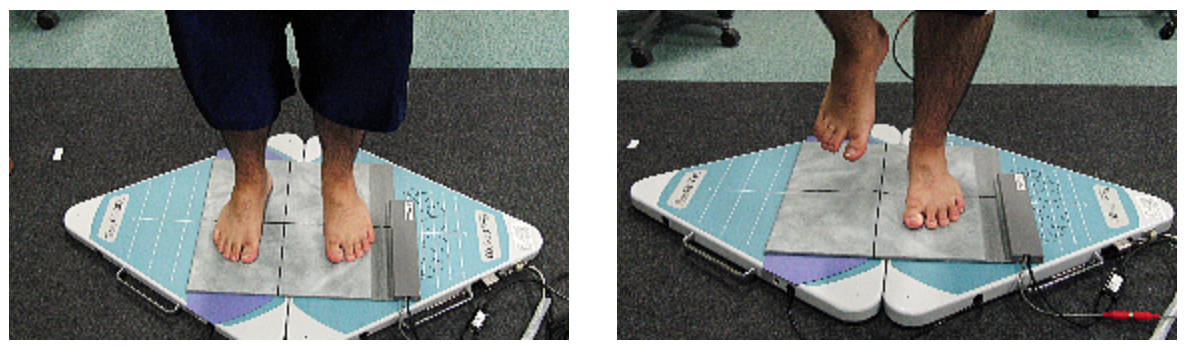

薄型シートの上に立ち測定します。直立姿勢時における足圧分布を接地足蹠から観察・測定できます。

下肢の機能的な障害や神経疾患などの病態の観察や回復レベルの評価、高齢者の運動機能の評価、転倒予防の介入測定に役立ちます。

ツイングラビコーダ(GP-6000)のオプション

ツイングラビコーダ(GP-6000)のオプション

ラバー負荷検査ソフト

不安定な足元でのバランス能力をみることができます。

ツイングラビコーダ(GP-6000)のオプション

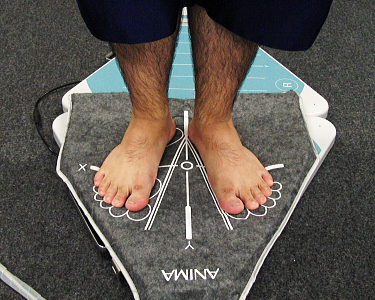

ツイングラビコーダ(GP-6000)の上に設置し、その上に立って使用します。
